750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM

Name: 750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM
Brand: 750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM
SKU: SPS820F08HDM4
Rating: 4.5 (121 reviews)

Ürün Ayrıntıları

Model numarası: SPS820F08HDM4

Ödeme ve Nakliye Şartları

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                750V 820A Otomobil Güç Modülü, Tam Köprü IGBT Modülü OEM, OEM Otomobil Elektronik Modülü


Sertifikalar:	CE, FCC, RoHS	Renk:	Siyah
Uyumluluk:	Çoğu modern araçla uyumlu	Bağlantı:	kablolu
Boyutlar:	Özel modüle bağlı olarak değişir.	fonksiyon:	Bir araçtaki çeşitli sistemleri kontrol edin ve izleyin
Malzeme:	plastik ve metal	Çalışma sıcaklığı:	-40°C ila 85°C
Çalışma gerilimi:	12v	Türü:	Elektronik
Garanti:	1 yıl	Ağırlık:	Özel modüle bağlı olarak değişir.

Sertifikalar:	CE, FCC, RoHS
Renk:	Siyah
Uyumluluk:	Çoğu modern araçla uyumlu
Bağlantı:	kablolu
Boyutlar:	Özel modüle bağlı olarak değişir.
fonksiyon:	Bir araçtaki çeşitli sistemleri kontrol edin ve izleyin
Malzeme:	plastik ve metal
Çalışma sıcaklığı:	-40°C ila 85°C
Çalışma gerilimi:	12v
Türü:	Elektronik
Garanti:	1 yıl
Ağırlık:	Özel modüle bağlı olarak değişir.

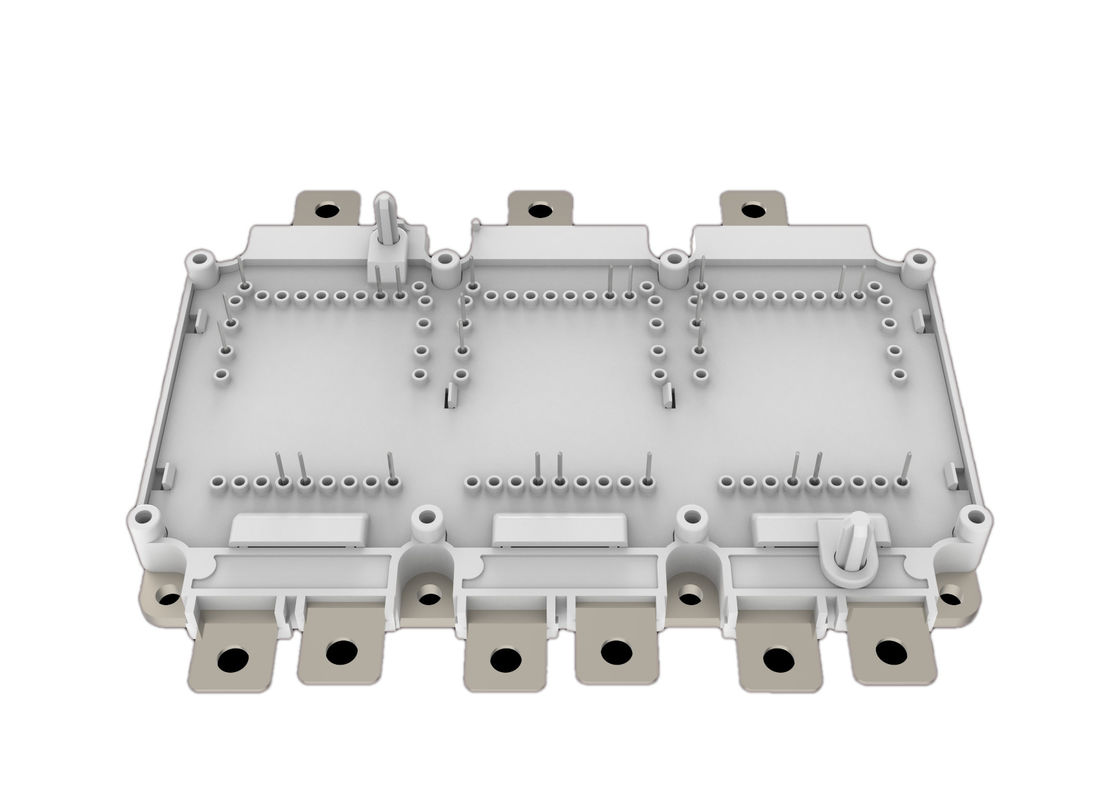

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM

Solid Power-DS-SPS820F08HDM4-S04090002

750V 820A IGBT Dolu. Köprü Modül

750V 820A IGBT

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 0

Özellikleri:

D 750V Trench+ Field Stop teknolojisi

□ Hızlı ve yumuşak ters geri kazanımlı serbest tekerlekli diyotlar

□ V_CE(sat)Pozitif sıcaklık katsayısı ile

□ Az değişim kaybı

□ Kısa devre dayanıklılığı

Tipik Uygulamalar:

□ Motor sürücüleri

D Hibrit elektrikli araçlar

D Otomotiv uygulamaları

D Ticari tarım araçları

Paket

Ürün	Simge	Koşullar		Değerler			Birim
İzolasyon test voltajı	VISOL	RMS, f = 0 Hz, t = 1 s		4.2			KV
Modül tabanının malzemesi				Cu
İç yalıtım		(sınıf 1, IEC 61140) Temel yalıtım (sınıf 1, IEC 61140)		Al₂O.₃
Sürünme mesafesi	# Çirkin #	Sıcaklık yuvasına terminal		9.0			mm
	# Çirkin #	terminalden terminal'e		9.0
İzin	dAçık	Sıcaklık yuvasına terminal		4.5			mm
	dAçık	terminalden terminal'e		4.5
Karşılaştırmalı izleme indeksi	CTI			>200

Ürün	Simge	Koşullar		Değerler			Birim
				- Min.	Tipik.	- Max. - Hayır.
Saçma induktansa modülü	LsCE				10		nH
Modül kurşun direnci, terminaller - çip	RCC+EE		T_C=25°C		0.75		mΩ
Depolama sıcaklığı	Tstg			-40		125	°C
Modül montajı için montaj tork	M4	Sıcaklık yuvasına taban plaka		1.8		2.2	Nm
	M3	PCB çerçeveye		0.45		0.55	Nm
Ağırlık	G				725		g

IGBT

Maksimum Rated Değerler

Ürün	Simge	Koşullar		Değerler	Birim
Toplayıcı-vericinin Voltajı	VCES		T_vj=25°C	750	V
Kapı yayıcısının maksimum voltajı	VGES			±20	V
Geçici kapı-emitör voltajı	VGES	t_p≤10μs, D=0.01		±30	V
Uygulanan kolektor akımı	ICN			820	A
Sürekli DC kolektor akımı	Ben..._C	T_F= 80°C, T_vjmax= 175°C		450	A
Pulslu kolektor akımı,tp T ile sınırlıdır_jmax	ICpulse			1640	A
Güç dağılımı	Ptot		T_F=75°C	769	W

Ürün	Simge	Koşullar		Değerler			Birim
Ürün	Simge	Koşullar		- Min.	Tipik.	- Max. - Hayır.	Birim
Toplayıcı-emitör doymak voltajı	VCE (sat)	Ben..._C=450A, V_GE=15V	T_vj=25°C		1.20	1.40	V
			T_vj=125°C		1.24
			T_vj=150°C		1.27
		Ben..._C=820A, V_GE=15V	T_vj=25°C		1.40	1.60
			T_vj=125°C		1.55
			T_vj=150°C		1.60
Geçit eşiği voltajı	VGE (th)	V_CE=V_GEBen..._C=9.6mA		5.1	5.8	6.5	V
Toplayıcı-emitör kesme akımı	ICES	V_CE=750V, V_GE=0V	T_vj=25°C			100	μA
Toplayıcı-emitör kesme akımı	ICES	V_CE=750V, V_GE=0V	T_vj=150°C			5	mA
Geçit-emitör sızıntı akımı	IGES	V_CE=0V,V_GE=±20V, T_vj=25°C		- 200 dolar.		200	nA
Geçit Ücreti	Q_G	V_CE=400V, I_C=450A, V_GE=-8/+15V			1.6		μC
İç kapı direnci	RGint				0.8		Oh
Girdi Kapasitesi	- Evet.	V_CE=25V, V_GE=0V, f =100kHz			42.4		NF
Çıktı Kapasitesi	Coes				3.1
Ters aktarım kapasitesi	Cres				0.8
Açılma gecikme süresi, endüktif yük	Td ((on)	V_CC=400V,I_C=450A R_Gon.=2.5Ω, V_GE=-8/+15V	T_vj=25°C		90		ns
			T_vj=125°C		92		ns
			T_vj=150°C		96		ns
Kalkış süresi, endüktif yük	t_r		T_vj=25°C		64		ns
			T_vj=125°C		68		ns
			T_vj=150°C		70		ns
Kapatma gecikme süresi, endüktif yük	Td ((off)	V_CC=400V,I_C=450A R_Goff=5.1Ω, V_GE=-8/+15V	T_vj=25°C		520		ns
			T_vj=125°C		580		ns
			T_vj=150°C		590		ns
Düşme zamanı, endüktif yük	t_f		T_vj=25°C		200		ns
			T_vj=125°C		310		ns
			T_vj=150°C		320		ns
Dökme enerjisi kaybı puls başına	Eon	V_CC=400V,I_C=450A R_G=2.5Ω,R_Goff=5.1Ω V_GE=-8/+15V	T_vj=25°C		15.0		MJ
			T_vj=125°C		18.0		MJ
			T_vj=150°C		20.0		MJ
Patlama başına enerji kaybı kapat	Eof		T_vj=25°C		33.5		MJ
			T_vj=125°C		41.0		MJ
			T_vj=150°C		43.0		MJ

Ürün	Simge	Koşullar		Değerler			Birim
Ürün	Simge	Koşullar		- Min.	Tipik.	- Max. - Hayır.	Birim
SC verileri	ISC	V_GE≤15V, V_CC=400V	tp≤3μs T_vj=150°C			5400	A
IGBT termal direnci, birleşim soğutma sıvısı	RthJF					0.13	K / W
Çalışma sıcaklığı	TJop			-40		175	°C

Diyot

Maksimum Rated Değerler

Ürün	Simge	Koşullar		Değerler	Birim
Tekrarlanan ters gerilim	VRRM		T_vj=25°C	750	V
Uygulanan ileri akım	ICN			820	A
Sürekli DC ileri akım	Ben..._F	T_F= 80°C, T_vjmax= 175°C		450	A
Diyot patlama akımı,tp T ile sınırlıdır_Jmax	IFpulse			1640	A

Karakteristik Değerler

Ürün	Simge	Koşullar		Değerler			Birim
				- Min.	Tipik.	- Max. - Hayır.
İleri voltaj	V_F	Ben..._F=450A, V_GE=0V	T_vj=25°C		1.20	1.60	V
			T_vj=125°C		1.16
			T_vj=150°C		1.14
		Ben..._F= 820A, V_GE=0V	T_vj=25°C		1.42	1.80
			T_vj=125°C		1.43
			T_vj=150°C		1.44
Geri dönüş süresi	trr	Ben..._F=450A dI_F/dt=-6700A/μs (T)_vj=150°C) V_R=400V, V_GE=-8V	T_vj=25°C		122		ns
			T_vj=125°C		160
			T_vj=150°C		172
En yüksek ters geri kazanım akımı	IRRM		T_vj=25°C		295		A
			T_vj=125°C		360
			T_vj=150°C		375
Döner geri kazanım ücreti	QRR		T_vj=25°C		28.5		μC
			T_vj=125°C		40.5
			T_vj=150°C		43.5
Dövme başına ters geri kazanım enerji kaybı	Erec		T_vj=25°C		6.2		MJ
			T_vj=125°C		11.7
			T_vj=150°C		13.2
Diyot termal direnci, birleşim soğutma sıvısı	RthJFD					0.25	K / W
Çalışma sıcaklığı	TJop			-40		175	°C

NTC-Termistör

Karakteristik Değerler

Ürün

Simge

Koşullar

Değerler

Birim

İsimlendirilmiş direnç

R25

T_C=25°C

5.00

kΩ

B değeri

R25/50

3375

Çıkış Karakteristik (tipik) Çıktı Karakteristik (tipik)

Ben..._C= f (V)_CE) T_vj= 150°C

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 5

IGBT

Değiştirme Karakteristik (tipik) Değişim kayıpları IGBT (tipik)

Ben..._C= f (V)_GE) V_CE= 20V E = f (R_G)

V_GE= -8/+15V, I_C= 450A, V_CE= 400V

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 6

IGBT(RBSOA)

Değiştirme kayıpları IGBT (tipik) Ters önyargı Güvenli çalıştırmak Bölge ((RBSOA)

E = f (I_C) Ben_C=f (V)_CE)

V_GE= -8/+15V, R_Gon.= 2.5Ω,R_Goff= 5.1Ω, V_CE= 400V V_GE= -8/+15V, R_Goff= 5.1Ω, T_vj= 150°C

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 7

Tipik kapasitans bir rolü toplayıcı-kaydırıcı Voltaj Kapı yükü (tipik)

C = f (V)_CE) V_GE= f (Q_G)

f = 100 kHz, V_GE= 0V I_C= 450A, V_CE= 400V

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 8

IGBT

IGBT geçici Termal İmpedans İleri Karakteristik - Ne? Diyot (tipik)

Zth(j-c) = f (t) I_F= f (V)_F)

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 9

Değiştirme kayıpları Diyot (tipik) Değiştirme kayıpları Diyot (tipik)

E_Reklam= f (R_G) E_Reklam= f (I_F)

Ben..._F= 450A, V_CE= 400V R_G= 2.5Ω, V_CE= 400V

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 10

Diyot geçici termal İmpedans NTC-Termistör sıcaklığı Karakteristik (tipik)

Zth(j-c) = f (t) R = f (T)

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 11

Bir inverterdeki bir IGBT modülü, yalıtımlı kapı bipolar transistörleri (IGBT'ler) ve diğer bileşenleri içeren kompakt bir montajdır.IGBT'ler, motor sürücüleri gibi cihazlarda sürekli akımı (DC) alternatif akıma (AC) değiştirmekte ve dönüştürmede çok önemli bir rol oynarModül, entegrasyonu basitleştirir ve verimlilik ve güvenilirlik için uygun soğutma gereklidir.

Çember Şema başlık

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 12

Paket çizgiler

750V 820A Otomobil Güç Modülleri Elektronik Tam Köprü IGBT Modülü OEM 14

Boyutlar (mm)
