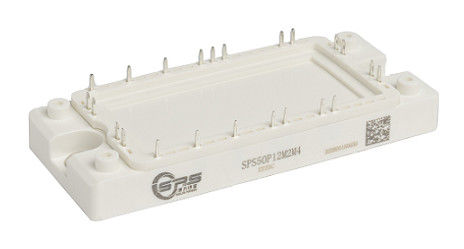

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0

Name: OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0
Brand: OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0
SKU: SPS50P12M2M4
Rating: 4.7 (104 reviews)

Ürün Ayrıntıları

Model numarası: SPS50P12M2M4

Ödeme ve Nakliye Şartları

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                OEM IGBT 1200V 50A, OEM PIM Modülü, PIM IGBT 1200V 50A


Ürün Adı:	IGBT Sürücü Modülü	Kollektör akımı:	50A
Toplayıcı-emitör gerilimi:	±1200V	Güncel Beğeni:	50A
Kapı yayıcı voltajı:	±20V	Maksimum Bağlantı Sıcaklığı:	150°C
Montaj Tarzı:	Vida	PIN sayısı:	7
Çalışma sıcaklık aralığı:	-40°C ila +125°C	Paket Türü:	EconoPACK
Ters İyileşme Süresi:	100ns	Kısa devre dayanım süresi:	10μs
Frekans değiştirme:	20KHz	Isıl direnç:	0.1°C/W
Rating Voltajı:	1200V

Ürün Adı:	IGBT Sürücü Modülü
Kollektör akımı:	50A
Toplayıcı-emitör gerilimi:	±1200V
Güncel Beğeni:	50A
Kapı yayıcı voltajı:	±20V
Maksimum Bağlantı Sıcaklığı:	150°C
Montaj Tarzı:	Vida
PIN sayısı:	7
Çalışma sıcaklık aralığı:	-40°C ila +125°C
Paket Türü:	EconoPACK
Ters İyileşme Süresi:	100ns
Kısa devre dayanım süresi:	10μs
Frekans değiştirme:	20KHz
Isıl direnç:	0.1°C/W
Rating Voltajı:	1200V

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0

Solid Power-DS- SPS50P12M2M4-S04040005 V1.0

1200V 50A IGBT PIM Modül

1200V 50A IGBT PIM

Özellikleri:

1200V Trench+ Field Stop teknolojisi
Hızlı ve yumuşak ters geri kazanımlı serbest diyotlar
Pozitif sıcaklık katsayısı olan VCE (sat)
Düşük değişim kayıpları
Kısa devre dayanıklılığı

Tipik Başvurular:

Motor sürücüleri
Servo sürücüler

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 1

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 2

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 3

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 4

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 5

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 6

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 7

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 8

IGBT IGBT

Çıkış özelliği IGBT, Inverter (tipik) Transfer özelliği IGBT, Inverter (tipik)

IC=f (VCE) IC=f (VGE)

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 10

IGBT IGBT

Değiştirme kayıpları IGBT, Inverter (tipik) Değiştirme kayıpları IGBT, Inverter (tipik)

E=f (IC) E=f (RG)

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 11

IGBT,RBSOA IGBT

Ters yanlısı güvenli çalışma alanı IGBT, Inverter (RBSOA) Geçici termal impedans IGBT, Inverter

IC=f (VCE) ZthJC=f (t)

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 12

FRD FRD

FRD, Inverter (tipik) Değişim kayıpları FRD, Inverter (tipik)

IF=f(VF) E=f (IF)

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 13

FRD FRD

Değiştirme kayıpları FRD, Inverter (tipik) Geçici termal impedans FRD, Inverter

E=f (RG) ZthJC=f (t)

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 14

IGBT FRD

Çıkış özelliği IGBT, Fren Chopper (tipik) FRD'nin ileri özelliği, Fren Chopper (tipik)

IC=f (VCE) IF=f (VF)

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 15

Bu IGBT Güç Entegre Modülü (PIM), 1200V'lik bir gerilim ve 50A'lık bir akım.IGBT PIM modülleri, motor sürücüleri gibi çeşitli güç elektronik uygulamalarında yaygın olarak kullanılırSpecifikasyonlar modülün maksimum 1200V voltajı ve maksimum 50A akımı taşıma yeteneğini göstermektedir.Yüksek güç uygulamalarında güvenilir ve güvenli çalışmayı sağlamak için uygun soğutma ve koruma önlemleri gereklidir..

Çember Şema başlık

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 16

Paket çizgiler

OEM IGBT 1200V 50A PIM Modülü DS- SPS50P12M2M4-S04040005 V1.0 17
