1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel

Name: 1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel
Brand: 1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel
SKU: SPS12MA12E4S
Rating: 4.5 (153 reviews)

Ürün Ayrıntıları

Model numarası: SPS12MA12E4S

Ödeme ve Nakliye Şartları

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1200V Sic Güç Mosfet, 1200V SiC Diskretleri, Özel Sic Power Mosfet


Güncel Beğeni:	40A	Kapı Ücreti:	120nC
Kapı Eşik Voltajı:	4V	İzolasyon Gerilimi:	2500V
Kurşunsuz:	- Evet.	Montaj Tarzı:	Çukurdan
Durum Direnci:	0,015Ω	Paket Türü:	TO-247
Ters İyileşme Süresi:	25ns	Rohs uyumlu:	- Evet.
Kısa devre dayanım süresi:	10μs	Frekans değiştirme:	100kHz
Sıcaklık aralığı:	-40°C - 175°C	Rating Voltajı:	1200V

Güncel Beğeni:	40A
Kapı Ücreti:	120nC
Kapı Eşik Voltajı:	4V
İzolasyon Gerilimi:	2500V
Kurşunsuz:	- Evet.
Montaj Tarzı:	Çukurdan
Durum Direnci:	0,015Ω
Paket Türü:	TO-247
Ters İyileşme Süresi:	25ns
Rohs uyumlu:	- Evet.
Kısa devre dayanım süresi:	10μs
Frekans değiştirme:	100kHz
Sıcaklık aralığı:	-40°C - 175°C
Rating Voltajı:	1200V

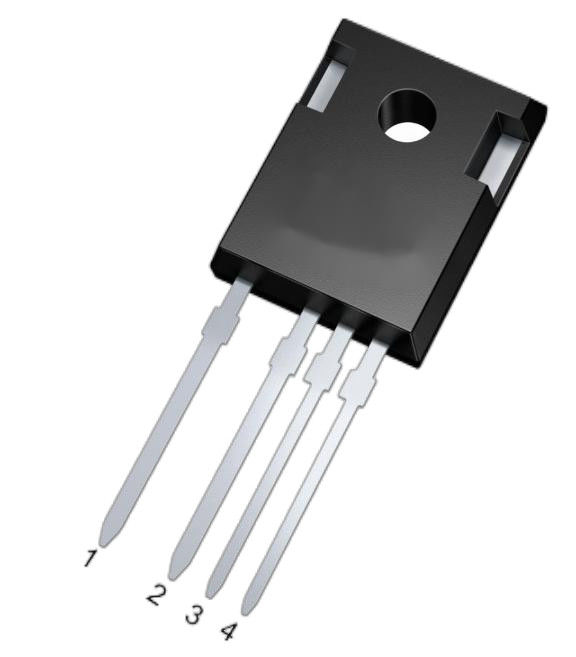

1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel

Katı Güç-DS-SPS12MA12E4S

1200V 12mΩ SiC MOSFET

1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel 0

Özellikleri:

□ Düşük On direnci ile yüksek engelleme voltajı

□ Düşük kapasitanslı yüksek hızlı anahtarlama

□ Düşük ters geri kazanımla hızlı iç diyot (Qrr)

Tipik Uygulamalar:

□ PV Inverterleri

□ Şarj pilleri

D Enerji depolama sistemleri

D Endüstriyel güç kaynağı

□ Endüstriyel motorlar

Maksimum Reytingler @Tc=25°C (eğer Aksi takdirde belirtilmiştir)

Ürün	Simge	Koşullar	Değerler	Birim
Çıkış Kaynağı Voltajı	VDSmax	VGS=0V, ID=100μA	1200	V
Geçit Kaynağı Voltajı	VGSop	Statik	-5/+20	V
Kapı-kaynak maksimum voltajı	VGSmax	Statik	-8/+22	V
Sürekli akış akımı	Kimlik	VGS=20V, Tc=25°C	214	A
Sürekli akış akımı	Kimlik	VGS=20V, Tc=100°C	151	A
Pulslu Akış Akımı	Tanımlama (Puls)	Nabız genişliği tp Tjmax ile sınırlıdır	400	A
Güç Kaybedilmesi	PD	TC=25°C, Tj=175°C	938	W
Çalışma kesişim aralığı	Tj		-55 ile +175 arasında.	°C
Depolama sıcaklık aralığı	Tstg		-55 ile +175 arasında.	°C

Elektrikli Özellikleri @Tc=25°C (eğer Aksi takdirde belirtilmiştir)

Ürün	Simge	Koşullar	Değerler Min. Tip. En fazla.			Birim
Çekim Kaynağı Boşaltma Voltajı	V ((BR) DSS	VGS=0V, ID=100μA	1200	-	-	V
Geçit Sınır Voltajı	VGS ((th)	VDS=VGS, ID=40mA	2.0	2.7	3.5	V
Geçit Sınır Voltajı	VGS ((th)	VDS=VGS, ID=40mA, Tj=175°C	-	1.9	-	V
Sıfır Kapı Voltaj Çıkış Akımı	IDSS	VDS=1200V, VGS=0V	-	2	100	μA
Geçit Kaynağı Sızıntı Akımı	IGSS	VGS=20V, VDS=0V	-	10	100	nA
İçi boşaltma kaynağı üzerinde direniş	RDS (açık)	VGS=20V, ID=100A	-	12	20	mΩ
		VGS=20V, ID=100A, Tj=175°C	-	20	-
		VGS=18V, ID=100A	-	13	25
		VGS=18V, ID=100A, Tj=175°C	-	21	-
Transkonduktans	Gfs	VDS=20V, IDS=100A	-	60	-	S
Transkonduktans	Gfs	VDS=20V, IDS=100A, Tj=175°C	-	52	-	S
Açma anahtarlama enerjisi (Body Diode FWD)	Eon	VDS=800V,VGS=-5V/20V,ID=100A,RG(ext)=5Ω,L=100μH,Tj=25°C FWD=SPS12MA12E4S	-	5.2	-	MJ
Kapatma anahtarlama enerjisi (Body Diode FWD)	Eof		-	3.7	-	MJ
Etkinleştirme Gecikme Zamanı	Td ((on)	VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH	-	24	-	ns
Kalkma Zamanı	tr		-	149	-
Kapatma gecikme süresi	Td ((off)		-	145	-
Sonbahar Zamanı	Tf		-	49	-
Kaynağa Geçit Ücreti	Qgs	VDS=800V, VGS=-5V/20V, ID=100A	-	215	-	nC
Kapıdan Kanama Ücreti	Qgd		-	179	-
Toplam Kapı Ücreti	Qg		-	577	-
Girdi Kapasitesi	Ciss	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	8330	-	pF
Çıktı Kapasitesi	Coss		-	343	-
Ters aktarım kapasitesi	Crss		-	57	-
COSS Depolama Enerjisi	Eoss		-	217	-	μJ
İç kapı direnci	RG ((int)	f=1MHz, VAC=25mV	-	0.8	-	Oh

Geriye dön. Diyot Özellikleri @Tc=25°C (eğer Aksi takdirde belirtilmiştir)

Ürün Simge		Koşullar	Değerler Birim Min. Tip. En fazla.
Diyot ileri voltajı	VSD	VGS=-5V, ISD=50A	-	4.7	7	V
Diyot ileri voltajı	VSD	VGS=-5V, ISD=50A, Tj=175°C	-	3.8	-	V
Sürekli Diyot ileri akımı	İS	VGS=-5V	-	214	-	A
Geri Dönme Zamanı	trr	VGS=-5V,	-	46	-	ns
Dönüştürülmüş geri kazanım ücreti	Qrr	ISD=100A,	-	1	-	nC
En yüksek ters geri kazanım akımı	İrm	VR=800V, di/dt=1597A/μs	-	37	-	A

Geriye dön. Diyot Özellikleri @Tc=25°C (eğer Aksi takdirde belirtilmiştir)

Ürün Simge		Koşullar	Değerler Birim
Çaprazdan kafana kadar termal direnç	RθJC		-	0.16	-	°C/W
Çaprazdan çevreye ısı direnci	RθJA		-	32	-	°C/W

Tipik Performans

1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel 4

1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel 5

1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel 6

Tipik Performans

Tipik Performans

Bu 1200V Silikon Karbid (SiC) MOSFET, 12 milliohm (12mΩ) bir on-state direnci ile. SiC MOSFET'ler yüksek voltaj kapasiteleri ve düşük on-state direnci ile bilinir.Yüksek frekanslı dönüştürücüler ve elektrikli araçlar gibi verimli güç elektronik uygulamaları için uygun hale getirmek.

Paket Çizelge: TO-247-4L

1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel 18

1200V 12mΩ Sic Güç Mosfet Ayrı DS-SPS12MA12E4S Özel 19
