Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0

Name: Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0
Brand: Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0
SKU: SPS100B17G3R8
Rating: 5 (131 reviews)

Ürün Ayrıntıları

Model numarası: SPS100B17G3R8

Ödeme ve Nakliye Şartları

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Özel Otomobil IGBT Modülleri, Otomobil IGBT Modülleri 34mm, Özel Modüller 34mm


Yapılandırma:	3 Faz İnvertör	Akım - Kollektör (Ic) (Maks):	200A
Akım - Kollektör Kesme (Maks):	1mA	Kapı Ücreti:	100nC
Giriş tipi:	Standart	Montaj Tipi:	Şasi Montajı
Çalışma sıcaklığı:	-40°C ~ 150°C	Paket / Çanta:	34mm Modülü
Paket Türü:	Modül	Maksimum güç:	1.2 kw
Ters İyileşme Süresi (trr):	100ns	Anahtarlama enerjisi:	1.2mJ
Voltaj - Kollektör Verici Dağılımı (Maks.):	600V	Voltaj - Kolektor Emitörü Doymuşluğu (Max):	1.8V

Yapılandırma:	3 Faz İnvertör
Akım - Kollektör (Ic) (Maks):	200A
Akım - Kollektör Kesme (Maks):	1mA
Kapı Ücreti:	100nC
Giriş tipi:	Standart
Montaj Tipi:	Şasi Montajı
Çalışma sıcaklığı:	-40°C ~ 150°C
Paket / Çanta:	34mm Modülü
Paket Türü:	Modül
Maksimum güç:	1.2 kw
Ters İyileşme Süresi (trr):	100ns
Anahtarlama enerjisi:	1.2mJ
Voltaj - Kollektör Verici Dağılımı (Maks.):	600V
Voltaj - Kolektor Emitörü Doymuşluğu (Max):	1.8V

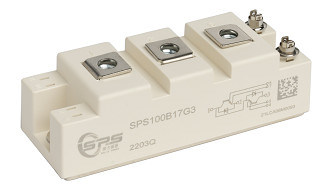

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0

Solid Power-DS-SPS100B17G3R8-S04010015 V1.0

1700V 100A IGBT Yarısı. Köprü Modül

1700V 100A IGBT

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 0

Özellikleri:

D 1700V Trench+ Field Stop teknolojisi

□ Hızlı ve yumuşak ters geri kazanımlı serbest tekerlekli diyotlar

□ V_CE(sat)Pozitif sıcaklık katsayısı ile

□ Az değişim kaybı

Tipik Uygulamalar:

□ Motor/Servo Sürücüler

□ Yüksek Güçlü Değiştiriciler

□ UPS

□ Fotovoltaik

Paket

Ürün	Simge	Koşullar		Değerler			Birim
İzolasyon test voltajı	VISOL	RMS, f = 50 Hz, t = 1 min		4.0			KV
Modül tabanının malzemesi				Cu
İç yalıtım		(sınıf 1, IEC 61140) Temel yalıtım (sınıf 1, IEC 61140)		Al₂O.₃
Sürünme mesafesi	# Çirkin #	Sıcaklık yuvasına terminal		17.0			mm
	# Çirkin #	terminalden terminal'e		20.0
İzin	dAçık	Sıcaklık yuvasına terminal		17.0			mm
	dAçık	terminalden terminal'e		9.5
Karşılaştırmalı izleme indeksi	CTI			>200

Ürün	Simge	Koşullar		Değerler			Birim
				- Min.	Tipik.	- Max. - Hayır.
Saçma induktansa modülü	LsCE				20		nH
Modül kurşun direnci, terminaller - çip	RCC+EE		T_C=25°C		0.65		mΩ
Depolama sıcaklığı	Tstg			-40		125	°C
Modül montajı için montaj tork	M6			3.0		5.0	Nm
Terminal bağlantısı tork	M5			2.5		5.0	Nm
Ağırlık	G				160		g

IGBT

Maksimum Rated Değerler

Ürün	Simge	Koşullar		Değerler	Birim
Toplayıcı-vericinin Voltajı	VCES		T_vj=25°C	1700	V
Kapı yayıcısının maksimum voltajı	VGES			±20	V
Geçici kapı-emitör voltajı	VGES	t_p≤10μs, D=0.01		±30	V
Sürekli DC kolektor akımı	Ben..._C		T_C=25°C	180	A
Sürekli DC kolektor akımı	Ben..._C		T_C=100°C	100	A
Pulslu kolektor akımı,tp T ile sınırlıdır_jmax	ICpulse			200	A
Güç dağılımı	Ptot			535	W

Karakteristik Değerler

Ürün	Simge	Koşullar		Değerler			Birim
Ürün	Simge	Koşullar		- Min.	Tipik.	- Max. - Hayır.	Birim
Toplayıcı-emitör doymak voltajı	VCE (sat)	Ben..._C=100A, V_GE=15V	T_vj=25°C		1.65	1.95	V
			T_vj=125°C		1.90
			T_vj=150°C		1.92
Geçit eşiği voltajı	VGE (th)	V_CE=V_GEBen..._C=4mA		5.0	5.8	6.5	V
Toplayıcı-emitör kesme akımı	ICES	V_CE=1700V, V_GE=0V	T_vj=25°C			100	μA
Toplayıcı-emitör kesme akımı	ICES	V_CE=1700V, V_GE=0V	T_vj=150°C			5	mA
Geçit-emitör sızıntı akımı	IGES	V_CE=0V,V_GE=±20V, T_vj=25°C		- 200 dolar.		200	nA
Geçit Ücreti	Q_G	V_CE=900V, I_C= 75A, V_GE=±15V			0.6		μC
Girdi Kapasitesi	- Evet.	V_CE=25V, V_GE=0V, f =100kHz			9.00		NF
Çıktı Kapasitesi	Coes				0.58
Ters aktarım kapasitesi	Cres				0.14
İç kapı direnci	RGint	T_vj=25°C			9		Oh
Açılma gecikme süresi, endüktif yük	Td ((on)	V_CC=900V,I_C=100A R_G=5.1Ω, V_GE=±15V	T_vj=25°C		194		ns
			T_vj=125°C		218		ns
			T_vj=150°C		222		ns
Kalkış süresi, endüktif yük	t_r		T_vj=25°C		48		ns
			T_vj=125°C		60		ns
			T_vj=150°C		66		ns
Kapatma gecikme süresi, endüktif yük	Td ((off)	V_CC=900V,I_C=100A R_G=5.1Ω, V_GE=±15V	T_vj=25°C		322		ns
			T_vj=125°C		494		ns
			T_vj=150°C		518		ns
Düşme zamanı, endüktif yük	t_f		T_vj=25°C		500		ns
			T_vj=125°C		676		ns
			T_vj=150°C		740		ns
Dökme enerjisi kaybı puls başına	Eon	V_CC=900V,I_C=100A R_G=5.1Ω, V_GE=±15V	T_vj=25°C		20.1		MJ
			T_vj=125°C		33.4		MJ
			T_vj=150°C		36.8		MJ
Patlama başına enerji kaybı kapat	Eof		T_vj=25°C		20.7		MJ
			T_vj=125°C		30.6		MJ
			T_vj=150°C		32.8		MJ
SC verileri	ISC	V_GE≤15V, V_CC=900V	tp≤10μs T_vj=150°C			360	A
IGBT termal direnci, bağlantı kesi	RthJC					0.28	K / W
Çalışma sıcaklığı	TJop			-40		175	°C

Diyot

Maksimum Rated Değerler

Ürün	Simge	Koşullar		Değerler	Birim
Tekrarlanan ters gerilim	VRRM		T_vj=25°C	1700	V
Sürekli DC ileri akım	Ben..._F		T_C=25°C	140	A
Sürekli DC ileri akım	Ben..._F		T_C=100°C	100
Diyot patlama akımı,tp T ile sınırlıdır_Jmax	IFpulse			200

Karakteristik Değerler

Ürün	Simge	Koşullar		Değerler			Birim
				- Min.	Tipik.	- Max. - Hayır.
İleri voltaj	V_F	Ben..._F= 100A, V_GE=0V	T_vj=25°C		2.00	2.40	V
			T_vj=125°C		2.15
			T_vj=150°C		2.20
Geri dönüş süresi	trr	Ben..._F=100A dI_F/dt=-2100A/μs (T)_vj=150°C) V_R=900V, V_GE=-15V	T_vj=25°C		120		ns
			T_vj=125°C		180
			T_vj=150°C		200
En yüksek ters geri kazanım akımı	IRRM		T_vj=25°C		193		A
			T_vj=125°C		216
			T_vj=150°C		218
Döner geri kazanım ücreti	QRR		T_vj=25°C		20		μC
			T_vj=125°C		40
			T_vj=150°C		47
Dövme başına ters geri kazanım enerji kaybı	Erec		T_vj=25°C		4.9		MJ
			T_vj=125°C		21.2
			T_vj=150°C		24.1
Diyot termal direnci, bağlantı kesi	RthJCD					0.40	K / W
Çalışma sıcaklığı	TJop			-40		175	°C

Çıkış Karakteristik (tipik) Çıktı Karakteristik (tipik)

Ben..._C= f (V)_CE) Ben_C= f (V)_CE) T_vj= 150°C

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 5

Değiştirme Karakteristik (tipik) Değişim kayıplar IGBT(Tipik)

Ben..._C= f (V)_GE) E = f (R_G)

V_CE= 20V V_GE= ±15V, I_C= 100A, V_CE= 900V

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 6

IGBT RBSOA

Değişim kayıplar IGBT(tipik) Geri önyargı Güvenli çalıştırmak Bölge ((RBSOA)

E = f (I_C) Ben_C=f (V)_CE)

V_GE= ±15V, R_G= 5.1Ω, V_CE= 900V V_GE= ±15V, R_Goff= 5.1Ω, T_vj= 150°C

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 7

Tipik kapasitans -... a) fonksiyon - Ne? toplayıcı-kaydırıcı Voltaj Kapı yükü (tipik)

C = f (V)_CE) V_GE= f (Q_G)

f = 100 kHz, V_GE= 0V I_C= 100A, V_CE= 900V

IGBT

IGBT geçici Termal İmpedans -... a) fonksiyon Nabız Genişlik İleri Karakteristik - Ne? Diyot (tipik)

Zth(j-c) = f (t) I_F= f (V)_F)

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 9

Değiştirme kayıpları Diyot (tipik) DeğiştirmeDiyot kaybı (tipik)

E_Reklam= f (R_G) E_Reklam= f (I_F)

Ben..._F= 100A, V_CE= 900V R_G= 5.1Ω, V_CE= 900V

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 10

Diyot geçici Termal İmpedans -... a) fonksiyon - Ne? Nabız genişliği

Zth(j-c) = f (t)

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 11

"1700V 100A IGBT Yarım Köprü Modülü", orta güç gerektiren uygulamalar için uygun olan iki IGBT'yi yarı köprü yapılandırmasında birleştirir.Voltaj (1700V) ve akım (100A) üzerinde hassas bir kontrol sağlar, güvenilir çalışma için etkili soğutma gerektirir.

Çember Şema başlık

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 12

Paket çizgiler

Özel Otomobil IGBT Modülleri 34mm DS-SPS100B17G3R8-S04010015 V1.0 13

Boyutlar (mm)
