150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

Name: 150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.
Brand: 150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.
SKU: SPS150B12G3M4
Rating: 4.8 (132 reviews)

Ürün Ayrıntıları

Model numarası: SPS150B12G3M4

Ödeme ve Nakliye Şartları

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                Yüksek Güçlü IGBT Modülü 34mm, 150A Yüksek Güçlü IGBT Modülü, 150A IGBT Modülü 34mm

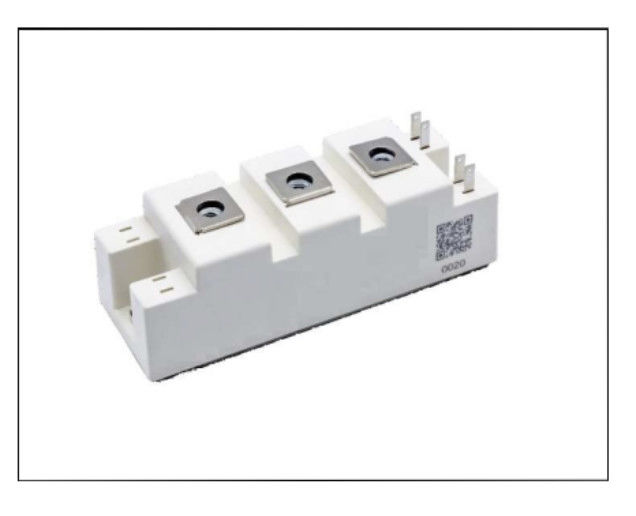

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

Solid Power-DS-SPS150B12G3M4-S0401G0021 V1.0.

1200V 150A IGBT Yarısı. Köprü Modül

1200V 150A IGBT

Özellikleri:

D 1200V Trench+ Field Stop teknolojisi

□ Hızlı ve yumuşak ters geri kazanımlı serbest tekerlekli diyotlar

□ V_CE(sat)Pozitif sıcaklık katsayısı ile

□ Az değişim kaybı

Tipik Uygulamalar:

□ Motor/Servo Sürücüler

□ Yüksek Güçlü Değiştiriciler

□ UPS

□ Fotovoltaik

Paket

Ürün	Simge	Koşullar		Değerler			Birim
İzolasyon test voltajı	VISOL	RMS, f = 50 Hz, t = 1 min		4.0			KV
Modül tabanının malzemesi				Cu
İç yalıtım		(sınıf 1, IEC 61140) Temel yalıtım (sınıf 1, IEC 61140)		Al₂O.₃
Sürünme mesafesi	# Çirkin #	Sıcaklık yuvasına terminal		17.0			mm
	# Çirkin #	terminalden terminal'e		20.0
İzin	dAçık	Sıcaklık yuvasına terminal		17.0			mm
	dAçık	terminalden terminal'e		9.5
Karşılaştırmalı izleme indeksi	CTI			>200

Ürün	Simge	Koşullar		Değerler			Birim
				- Min.	Tipik.	- Max. - Hayır.
Saçma induktansa modülü	LsCE				20		nH
Modül kurşun direnci, terminaller - çip	RCC+EE		T_C=25°C		0.65		mΩ
Depolama sıcaklığı	Tstg			-40		125	°C
Modül montajı için montaj tork	M6			3.0		5.0	Nm
Terminal bağlantısı tork	M5			2.5		5.0	Nm
Ağırlık	G				160		g

IGBT

Maksimum Rated Değerler

Ürün	Simge	Koşullar		Değerler	Birim
Toplayıcı-vericinin Voltajı	VCES		T_vj=25°C	1200	V
Kapı yayıcısının maksimum voltajı	VGES			±20	V
Geçici kapı-emitör voltajı	VGES	t_p≤10μs, D=0.01		±30	V
Sürekli DC kolektor akımı	Ben..._C		T_C=25°C	200	A
Sürekli DC kolektor akımı	Ben..._C		T_C=100°C	150	A
Pulslu kolektor akımı,tp T ile sınırlıdır_jmax	ICpulse			300	A
Güç dağılımı	Ptot			600	W

Karakteristik Değerler

Ürün	Simge	Koşullar		Değerler			Birim
Ürün	Simge	Koşullar		- Min.	Tipik.	- Max. - Hayır.	Birim
Toplayıcı-emitör doymak voltajı	VCE (sat)	Ben..._C=150A, V_GE=15V	T_vj=25°C		1.50	1.80	V
			T_vj=125°C		1.65
			T_vj=150°C		1.70
Geçit eşiği voltajı	VGE (th)	V_CE=V_GEBen..._C=6mA		5.0	5.8	6.5	V
Toplayıcı-emitör kesme akımı	ICES	V_CE=1200V, V_GE=0V	T_vj=25°C			100	μA
Toplayıcı-emitör kesme akımı	ICES	V_CE=1200V, V_GE=0V	T_vj=150°C			5	mA
Geçit-emitör sızıntı akımı	IGES	V_CE=0V,V_GE=±20V, T_vj=25°C		- 200 dolar.		200	nA
Geçit Ücreti	Q_G	V_CE=600V, I_C= 150A, V_GE=±15V			1.8		μC
Girdi Kapasitesi	- Evet.	V_CE=25V, V_GE=0V, f =100kHz			30.0		NF
Çıktı Kapasitesi	Coes				0.95
Ters aktarım kapasitesi	Cres				0.27
İç kapı direnci	RGint	T_vj=25°C			2		Oh
Açılma gecikme süresi, endüktif yük	Td ((on)	V_CC=600V,I_C=150A R_G=3.3Ω, V_GE=±15V	T_vj=25°C		128		ns
			T_vj=125°C		140		ns
			T_vj=150°C		140		ns
Kalkış süresi, endüktif yük	t_r		T_vj=25°C		48		ns
			T_vj=125°C		52		ns
			T_vj=150°C		52		ns
Kapatma gecikme süresi, endüktif yük	Td ((off)	V_CC=600V,I_C=150A R_G=3.3Ω, V_GE=±15V	T_vj=25°C		396		ns
			T_vj=125°C		448		ns
			T_vj=150°C		460		ns
Düşme zamanı, endüktif yük	t_f		T_vj=25°C		284		ns
			T_vj=125°C		396		ns
			T_vj=150°C		424		ns
Dökme enerjisi kaybı puls başına	Eon	V_CC=600V,I_C=150A R_G=3.3Ω, V_GE=±15V	T_vj=25°C		4.9		MJ
			T_vj=125°C		7.6		MJ
			T_vj=150°C		8.3		MJ
Patlama başına enerji kaybı kapat	Eof		T_vj=25°C		16.1		MJ
			T_vj=125°C		21.7		MJ
			T_vj=150°C		22.5		MJ
SC verileri	ISC	V_GE≤15V, V_CC=800V	tp≤10μs T_vj=150°C			650	A
IGBT termal direnci, bağlantı kesi	RthJC					0.25	K / W
Çalışma sıcaklığı	TJop			-40		150	°C

Diyot

Maksimum Rated Değerler

Ürün	Simge	Koşullar		Değerler	Birim
Tekrarlanan ters gerilim	VRRM		T_vj=25°C	1200	V
Sürekli DC ileri akım	Ben..._F			150	A
Diyot patlama akımı,tp T ile sınırlıdır_Jmax	IFpulse			300	A

Karakteristik Değerler

Ürün	Simge	Koşullar		Değerler			Birim
				- Min.	Tipik.	- Max. - Hayır.
İleri voltaj	V_F	Ben..._F= 150A, V_GE=0V	T_vj=25°C		2.30	2.70	V
			T_vj=125°C		2.50
			T_vj=150°C		2.50
Geri dönüş süresi	trr	Ben..._F=150A dI_F/dt=-3300A/μs (T)_vj=150°C) V_R=600V, V_GE=-15V	T_vj=25°C		94		ns
			T_vj=125°C		117
			T_vj=150°C		129
En yüksek ters geri kazanım akımı	IRRM		T_vj=25°C		151		A
			T_vj=125°C		166
			T_vj=150°C		170
Döner geri kazanım ücreti	QRR		T_vj=25°C		15.6		μC
			T_vj=125°C		23.3
			T_vj=150°C		24.9
Dövme başına ters geri kazanım enerji kaybı	Erec		T_vj=25°C		6.7		MJ
			T_vj=125°C		10.9
			T_vj=150°C		11.9
Diyot termal direnci, bağlantı kesi	RthJCD					0.46	K / W
Çalışma sıcaklığı	TJop			-40		150	°C

Çıkış Karakteristik (tipik) Çıktı Karakteristik (tipik)

Ben..._C= f (V)_CE) Ben_C= f (V)_CE) T_vj= 150°C

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 5

IGBT

Değiştirme Karakteristik (tipik) Değişim kayıplar IGBT(Tipik)

Ben..._C= f (V)_GE) E = f (R_G)

V_CE= 20V V_GE= ±15V, I_C= 150A, V_CE= 600V

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 6

IGBT RBSOA

Değişim kayıplar IGBT(tipik) Geri önyargı Güvenli çalıştırmak Bölge ((RBSOA)

E = f (I_C) Ben_C=f (V)_CE)

V_GE= ±15V, R_G= 3.3Ω, V_CE= 600V V_GE= ±15V, R_Goff= 5.1Ω, T_vj= 150°C

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 7

Tipik kapasitans -... a) fonksiyon - Ne? toplayıcı-kaydırıcı Voltaj Kapı yükü (tipik)

C = f (V)_CE) V_GE= f (Q_G)

f = 100 kHz, V_GE= 0V I_C= 150A, V_CE= 600V

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 8

IGBT İleri Karakteristik - Ne? Diyot (tipik)

IGBT geçici Termal İmpedans -... a) fonksiyon Nabız genişliğiBen..._F= f (V)_F)

Zth(j-c) = f (t)

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 9

Değiştirme kayıpları Diyot (tipik) DeğiştirmeDiyot kaybı (tipik)

E_Reklam= f (R_G) E_Reklam= f (I_F)

Ben..._F= 150A, V_CE= 600V R_G= 3.3Ω, V_CE= 600V

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 10

Diyot geçici Termal İmpedans -... a) fonksiyon - Ne? Nabız genişliği

Zth(j-c) = f (t)

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 11

"1200V 150A IGBT Yarım Köprü Modülü" iki IGBT'yi yarı köprü yapılandırmasında birleştirir.Voltaj (1200V) ve akım (150A) üzerinde hassas bir kontrol sunarGüvenilir çalışma için etkili soğutma gereklidir ve detaylı özellikler üreticinin veri sayfasında bulunabilir.

Çember Şema başlık

150A Yüksek Güçlü IGBT Modülü 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 12

Paket çizgiler

Boyutlar (mm)
